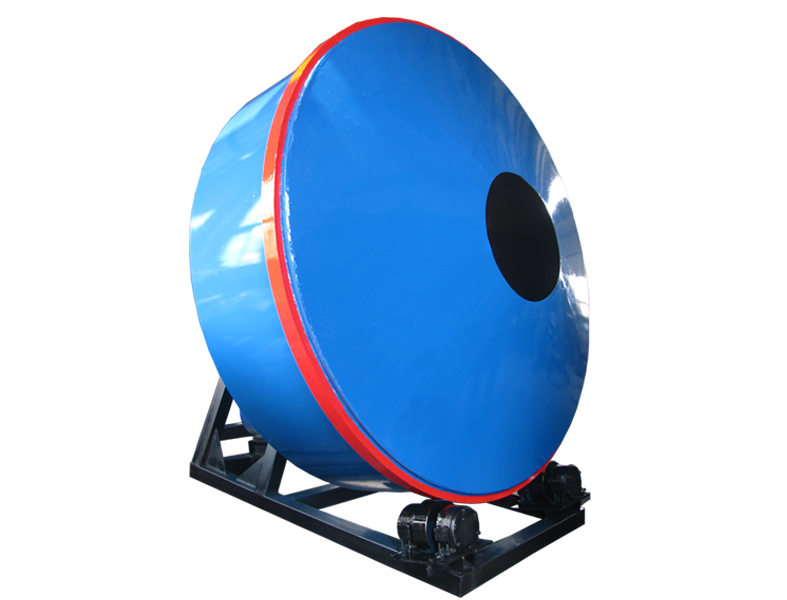

陶粒砂造粒機是陶粒生產線上很重要的制粒設備，它包括一個固定機架，在機架上通過相對設置的兩主軸承座支撐主軸，該主軸在機架上呈傾斜設置，在主軸靠上的一端端部裝有軸套并通過該軸套同軸連接在成球盤的后端。該成球盤的前后端呈凸面、中部為圓筒結構的中空倉體，通過其軸線的截面形狀大致為橢圓形，在成球盤前端面的中心開設有用于添加物料的盤口。

該成球盤上垂直于其軸線的旋轉平面與水平面之間的夾角65°-85°之間。由于該夾角較大，使得主軸上受到的徑向剪切力大大增加，為降低主軸受到的徑向剪切力，在成球盤下方的機架上安裝有用于托持該成球盤的托輥裝置，該托輥裝置由相對設置的兩組軸承座及通過兩軸承座轉動裝配的托輥組成，托輥的軸線與成球盤的軸線平行設置，托輥托持在成球盤下方的徑向外周緣上，通過摩擦力隨成球盤轉動，從而負擔了大部分成球盤及其內物料的重量，從而可以減少主軸上承受的徑向剪切力，在機架上固定安裝有電動機，該電動機通過傳動機構帶動減速機，減速機的動力輸出軸上固定有與外齒圈嚙合傳動的小齒輪。

使用時，電動機通過傳動機構帶動減速機，減速機的動力輸出軸通過嚙合傳動的小齒輪與外齒圈驅動成球盤軸線旋轉，同時，成球盤通過滾圈在托輥裝置的托輥上轉動，物料由成球盤的盤口進入成球盤內，在成球盤內成球后，由成球盤筒壁上設置的出料裝置卸出，送入下道工序。

本機器系列產品結構簡單，工作可靠，使用維修方便。適用于建筑、石油、化工、耐火保溫材料等多行業粉狀物料制粒，比如制作粉煤灰陶粒、污泥陶粒、尾礦陶粒等。
