粉煤灰燒結陶粒由于其輕質、高強、耐磨、抗?jié)B、抗震、吸聲、保溫等特性而廣泛應用于各領域。 生產粉煤灰燒結陶粒時，需要加入煤矸石、尾礦渣、粘土等添加料作為內燃劑和粘接劑，合格的添加料應該呈現干燥粉末狀，而生產實踐中得到的添加料原料往往為塊狀或糊狀，因此需要對添加料進行預制，以滿足粉煤灰燒結陶粒的生產需求。粉煤灰處理廠家鄭州德森環境提供一種環保清潔的煤氣綜合利用陶粒添加料預制系統，能夠?qū)μ砑恿显线M(jìn)行預處理，以滿足粉煤灰燒結陶粒的生產需求。

　　一、環保陶粒設備技術方案：

　　一種環保清潔的煤氣綜合利用陶粒添加料預制系統，包括煤氣發生系統、添加料預制系統和添加料烘干尾氣處理系統；

　　所述煤氣發生系統包括兩段式煤氣發生爐、焦油收集器、旋風除塵器、緊急切斷器和爐前水封罐，所述兩段式煤氣發生爐包括頂部鐘罩閥、上部干餾段爐體、下部氣化段爐體和底部灰盤，所述干餾段爐體與焦油收集器連接，所述氣化段爐體與旋風除塵器連接，所述焦油收集器和旋風除塵器的出口管道匯合后通過緊急切斷器引入爐前水封罐；

　　所述添加料預制系統包括燃燒爐引風機、燃燒爐、添加料烘干機、添加料粉磨機、添加料篩分器和添加料倉，所述爐前水封罐的煤氣出口管道與燃燒爐連接，所述燃燒爐引風機的出風管道與燃燒爐連接，所述燃燒爐的熱空氣出口管道與添加料烘干機連接，所述添加料烘干機的干料出口與添加料粉磨機接，所述添加料粉磨機的粉料出口與添加料篩分器連接，所述添加料篩分器的粉料出口與添加料倉連接；

　　所述添加料烘干尾氣處理系統包括換熱器、緩沖罐、洗滌塔、沉淀池和清水池，所述添加料烘干機的烘干尾氣出口管道通過換熱器的熱介質通道后與緩沖罐連接，所述燃燒爐引風機的出風管道通過換熱器的冷介質通道后與燃燒爐連接，所述換熱器和緩沖罐的冷凝水出口管道與沉淀池連接，所述沉淀池與清水池連接，所述清水池通過循環泵與洗滌塔內的噴淋系統連接，所述洗滌塔底部與沉淀池連接，所述緩沖罐的尾氣出口管道與洗滌塔下部連接，所述洗滌塔頂部與廢氣排放煙囪連接。

　　進一步，所述煤氣發生系統還包括汽包和煤氣發生爐引風機，所述氣化段爐體設有夾水套，所述汽包與軟化水管網連接，氣化段爐體的夾水套入口和出口分別與汽包連接，汽包的水蒸汽出口分為兩路，一路引入兩段式煤氣發生爐用作氣封蒸汽，另一路與煤氣發生爐引風機的出風管道匯合后引入兩段式煤氣發生爐底部用作氣化劑。

　　進一步，所述煤氣發生系統還包括剩余煤氣水封箱和水封給水管道，工業水管網通過水封給水管道分別與剩余煤氣水封箱、灰盤、緊急切斷器和爐前水封罐連接。

　　進一步，所述添加料烘干機為滾筒烘干機。

　　進一步，所述添加料篩分器為旋振篩。

　　進一步，所述添加料篩分器的粉料出口通過單螺旋輸送機與添加料倉連接。

　　進一步，所述換熱器為列管式換熱器，熱介質通道為殼程通道，冷介質通道為管程通道。

　　進一步，所述沉淀池為兩級沉淀池，上一級沉淀池通過溢流口與下一級沉淀池連接。

　　進一步，所述洗滌塔為填料塔。

　　二、環保陶粒設備有益效果在于：

　　l、本發明設置了添加料烘干機對塊狀或糊狀的添加料（如煤矸石、尾礦渣、粘土）進行烘干處理，然后設置添加料粉磨機對烘干的添加料進行粉磨，粉磨后的添加料經過添加料篩分器篩分，得到合格的干燥粉狀添加料，可以滿足粉煤灰燒結陶粒的生產需求。

　　2、本發明采用兩段式煤氣發生爐作為熱源設備，兩段式煤氣發生爐包括上部干餾段爐體和下部氣化段爐體；上部干餾段爐體形成的焦油為低溫干餾產物，其流動性較好，通過焦油收集器收集起來進行集中處置；下部氣化段爐體生成的氣化煤氣不含焦油：氣化煤氣與干餾煤氣形成的混合煤氣為半水煤氣，也是熱煤氣，較為純凈，不含焦油，不需冷卻凈化。因此，本發明提高了煤氣熱值與氣化效率，并且減少了環境污染。

　　3、因?yàn)樘砑恿项A(yù)制過程中產生的添加料烘干尾氣主要含添加料粉塵，本發明設置了換熱器，使添加料烘干尾氣先通過換熱加熱冷空氣，以充分利用添加料烘干尾氣的熱量，同時部分較大顆粒粉塵以及冷凝水沉積在換熱器中并定期排出，經換熱后的尾氣再進入緩沖罐，使部份水蒸汽進一步冷凝并帶走少量粉塵，最后尾氣通過洗滌塔用水進行洗滌除塵后，經廢氣排放煙囪排放，因此，本發明對添加料烘干尾氣進行了充分處理，能夠保證環保清潔生產。

　　三、附圖說明

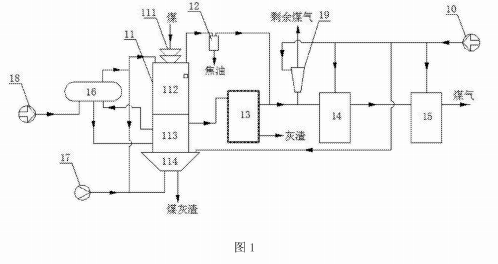

　　圖1為煤氣發生系統的結構示意圖；

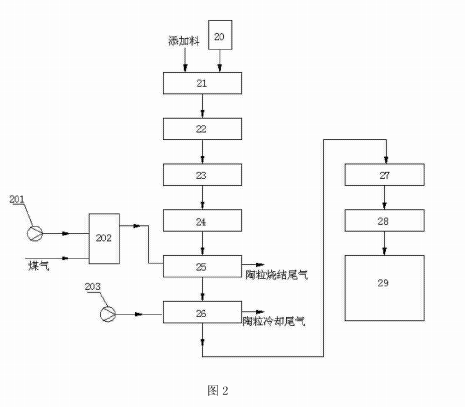

　　圖2為添加料預制系統的結構示意圖；

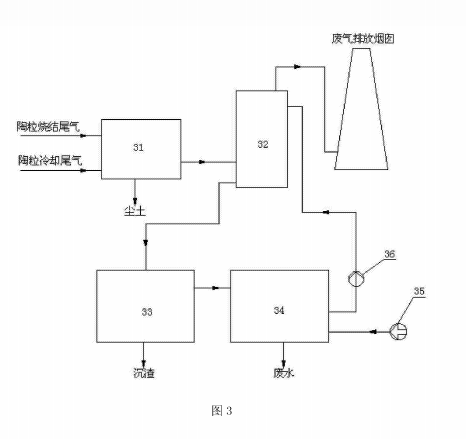

　　圖3為添加料烘干尾氣處理系統的結構示意圖
