尾礦陶粒是一種表面光滑，有硬瓷質(zhì)外殼的顆粒，一般呈半徑均勻的球體，因其成型工藝不同，陶粒的性狀也是個各不相同表面有一層質(zhì)地較硬的呈陶質(zhì)或釉質(zhì)外殼，有隔水保氣的作用，并使陶粒有較高的強度。一般其粒徑為5-20mm，通常用來取代混凝土中的碎石。陶粒外觀一般因其工藝不同而各異，焙燒陶粒大多數(shù)為暗紅色，因原料不同也可能為灰黃色，灰黑色，灰白色等。免燒陶粒的顏色其原料不同而不同，一般為灰黑色，表面不如焙燒陶粒有光澤。

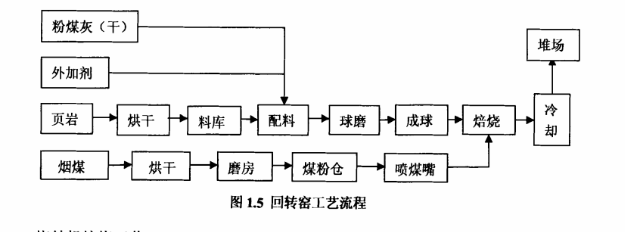

尾礦陶粒是輕骨料當中最重要的一個組成部分，它以各類黏土、頁巖、煤矸石、粉煤灰及其它的固體廢棄物等為主要原料，經(jīng)制粒、焙燒制得。用陶粒制備的陶粒土強度等級可達到CL30-CL60或更高，同時，用尾礦陶粒所制備的混凝土具有密度小、構(gòu)筑物自重輕的特點，改革“肥梁、胖柱、深基礎(chǔ)”建筑體系，有效降低工程造價，因此，陶粒的應(yīng)用領(lǐng)域十分廣闊。

陶粒的主要成分是陶質(zhì)和玻璃質(zhì)，又具有微孔多孔結(jié)構(gòu)，使其具有優(yōu)良性能。

（1）密度小、對應(yīng)輕度更高。尾礦陶粒的堆積密度小于1100kg/立方米，超輕陶粒密度，結(jié)構(gòu)保溫用陶粒密度為500-750kg/立方米，高強陶粒密度為750-1000kg/立方米，陶粒微壓強度可達3.5-40MPa

（2）優(yōu)良的抗震性。陶粒內(nèi)部結(jié)構(gòu)為多空隙，且都為閉合孔洞，當陶粒制品一旦受到地震應(yīng)力作用，使部分空洞破裂則導致裂隙延展；未破裂空洞的仍保持原有的力學性能。陶粒混凝土的特點是密度小，彈性模量低，變形性能好，因而有優(yōu)良的抗震性能。

（3）良好的耐火性能。通常，尾礦陶粒實在1100攝氏度以上的高溫下焙燒而成，因此陶粒比一般建筑材料耐火性能高，利用陶?？梢耘渲贸霾桓哂?200攝氏度的耐火混凝土。

（4）良好的隔熱性能。由于陶粒的微多孔結(jié)構(gòu)，利用陶粒配置出的輕質(zhì)陶?；炷翆嵯禂?shù)低，保溫隔熱性能較好。

（5）良好的耐久性。陶粒主要結(jié)構(gòu)是陶質(zhì)及玻璃質(zhì)，一般質(zhì)地堅硬，耐酸、堿、鹽的腐蝕，所以具有良好的耐久性和抗凍性。
