化工等行業在生產過程中會產生大量的廢油、廢氣、固體化工廢棄物，對人體有害，對環境造成了極大的破壞。目前處理廢油的方法主要是對廢油精制進行二次利用，或得到汽油、柴油等作為燃料，但此方法成本高，沒法推廣；國內還有把廢油當做燃料直接燒掉，但所用設備反應不充分，熱量利用率低，而且反應后產生很多二氧化硫、一氧化碳等有毒氣體，這些有毒氣體沒有經過凈化處理直接排放，造成環境污染。處理廢氣的方法主要有吸附法、催化反應法、直接催化反應法。吸附法適用于低濃度有機廢氣的凈化，也可用于高濃度有機廢氣回收，但所用吸附劑為活性炭、硅膠、離子交換樹脂等，成本較高。催化反應法主要用于高溫、高濃度、連續排放的有機廢氣的凈化，但由于化工廢氣成分復雜，通過催化反應方法無法徹底脫出化工廢氣中的有機物。直接催化反應法適用于高溫、高濃度有機廢氣的凈化，并可回收熱量，但直接催化反應法消耗能源多，需采用重油、天然氣作為預熱能源，成本較高。

　　目前沒有對廢油、廢氣、固體化工廢棄物同時處理的裝置。鄭州德森環境提供一種化工廢料固廢處理裝置，投資及運行費用低，處理廢油、廢氣、固體化工廢棄物量大，效率高，污染小，熱量利用率高，可對化工廢油、廢氣、固體化工廢棄物同時處理；本發明同時提供了采用化工廢料固廢處理裝置的處理工藝，科學合理、簡單易行。

　　1、簡介

　　本發明所述的化工廢料固廢處理裝置，包括反應器，反應器的側部設置有第一料槍、第二料槍和固料輸送機，第一料槍、廢油輸送泵與廢油儲罐依次相連，第二料槍與廢油輸送泵相連，反應器、旋風分離器、前換熱器、后換熱器、節能換熱器、空氣預熱器、除塵器、排風機與煙囪依次相連，高溫風機分別與前換熱器、后換熱器相連，高溫風機、煙氣混合器與反應器依次相連，煙氣混合器與空氣預熱器相連，節能換熱器與反應器相連，二次風機與空氣預熱器相連，一次風機與反應器相連。

　　2、化工廢料固廢處理裝置的處理工藝，步驟如下：

　　(1)向反應器中第一次加入催化劑和脫硫劑；

　　( 2 )先預熱反應器，隨后將廢氣引入反應器進行催化反應，配風從反應器底部送入，將催化劑吹起，呈流化狀態；

　　(3)反應器溫度達到正常運行值的60％時，將廢油送入反應器催化反應，同時按廢油流量調節送入反應器的風量；

　　(4 )廢油在裝置內催化反應后，裝置達到穩定生產負荷，將固體化工廢棄物通過固料輸送機送入反應器進行催化反應；

　　(5)廢油、廢氣和固體化工廢棄物一同在裝置內流化催化反應；

　　(6)反應后高溫氣體截出10-30％進行循環送回反應器，其余氣體依次經過旋風分離器、前換熱器、后換熱器、節能換熱器、空氣預熱器、除塵器、排風機，最后從煙囪排到大氣中；

　　(7 )第一次加入脫硫劑10小時后再投入和第一次相同量的脫硫劑，然后每隔8小時分析煙氣中SO2的含量，并向反應器中補加催化劑和脫硫劑。

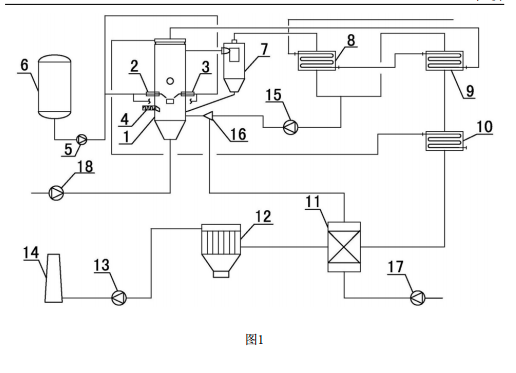

　　圖1是化工廢料固廢處理裝置的結構示意圖；

　　圖中：1、反應器；2、第一料槍?zhuān)?、第二料槍?zhuān)?、固料輸送機；5、廢油輸送泵；6、廢油儲罐；7、旋風分離器；8、前換熱器；9、后換熱器；10、節能換熱器；11、空氣預熱器；12、除塵器；13、排風機；14、煙囪；15、高溫風機；16、煙氣混合器；17、二次風機；18、一次風機。

　　3、化工廢料固廢處理裝置有益效果：

　　1.本發明采用廢油、廢氣、固體化工廢棄物同時進入反應器進行處理。廢氣可以作為預熱能源，而無需再采用重油、天然氣作為預熱能源，成本較低。利用反應器進行處理，處理量大并且提高了熱量利用率。

　　2.本發明采用循環催化工藝?；U油、廢氣、固體化工廢棄物可以在裝置內強烈的湍流和循環，增加了廢油、廢氣、固體化工廢棄物在裝置內的停留時間，提高了反應效率；在低負荷下能穩定運行，無需在增加輔助原料，降低了成本。

　　3.本發明內置脫硫技術，反應料與脫硫劑多次循環，反復進行低溫反應和脫硫反應，脫硫效率大大提高。

　　4.本發明反應器采用分級送風，氧化始終在低過量空氣下進行，從而大大降低了氮氧化物的生產和排放。

　　5.本發明增加分氣裝置和煙氣混合器，實現部分熱氣回流，降低排氣濃度，保持反應時溫度，減少副反應產物，保證了氣體排放達標。
