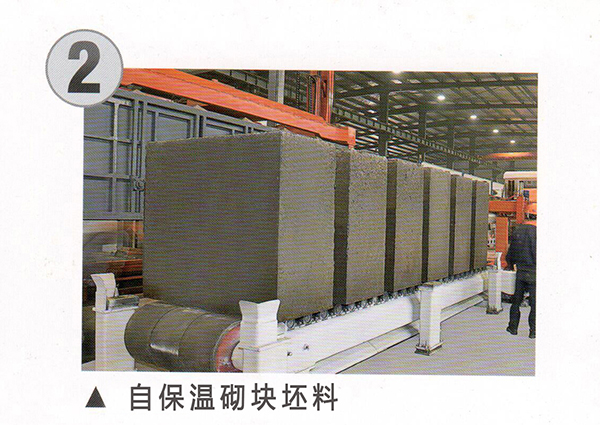

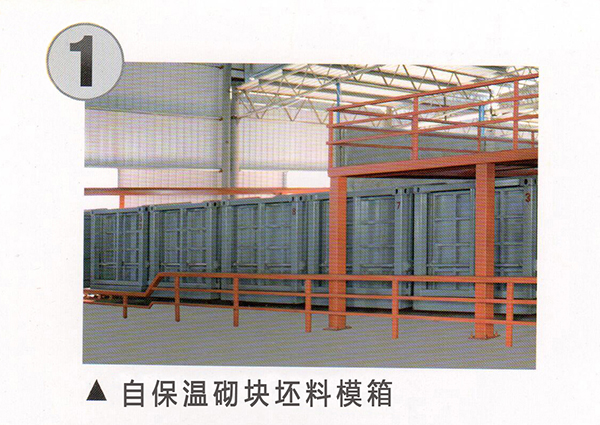

使用粉煤灰陶粒制成陶粒自保溫砌塊時，為了讓陶粒砌塊產(chǎn)生更大氣孔，不僅要靠配料之間的化學(xué)反應(yīng)，還要靠凝膠材料的凝結(jié)和水化。因此，原料的配比和料將溫度、濃度是陶粒自保溫砌塊性能好壞的關(guān)鍵因素。德森環(huán)境陶粒設(shè)備廠家分析了一下影響陶粒自保溫砌塊的因素。

1、石灰用量：當(dāng)粉煤灰用量固定為10%，石灰用重量從8%增加到24%時，陶粒自保溫砌塊強度適當(dāng)提高，碳化系數(shù)有所增加。當(dāng)石灰使用量從12％增加到16％時，干燥收縮幅度有較大降低?？梢娛矣昧恳灿惺怯衅渥罴雅浔戎档?。

2、水泥用量：當(dāng)水泥用量開始增加時，陶粒自保溫砌塊強度隨之增加，但如果繼續(xù)加大用量的話，反而會造成陶粒塊強度下降。最佳水泥用量值才能生成強度最高的性能。

3、石膏用量：當(dāng)在燒壓粉煤灰陶?；炷林?，摻加石膏對可很大幅度提高陶粒自保溫砌塊性能，石膏配比增加到4%時，自保溫砌塊的強度是原有的兩倍還要多，胚體收縮值減少。

4、水料比：用水比過多或過少都將導(dǎo)致制品強度的降低?？梢詫嶋H生產(chǎn)中確定一個最佳的水料比，使制品強度最高，收縮幅度減小。

5、粉煤灰細度：適當(dāng)提高粉煤灰細度可以增高強度，收縮幅度無明顯增加；但磨得過細(如4900孔/cm2，篩于6.2％)，制品強度增加很少，而干度收縮幅度和自然收縮幅度均猛增。。所以粉煤灰細度要適當(dāng)。

6、粉煤灰陶粒混凝土的配比：水泥:10％~20％；石灰:20％~24％；石膏: 5％~ 3％；水料比:0.6；粉煤灰細度:4900孔/cm；篩余量：15％~25％。

以上就是今天德森環(huán)境自保溫砌塊設(shè)備廠家對陶粒自保溫砌塊性能影響因素的分析，希望能夠幫到大家。
