現有技術中，在制備粉煤灰陶粒時，特別是在燒結之前的造粒制備，往往僅僅是簡單地采用人工稱量原料并混合后直接倒入成球機進行造粒，其生產規模較小，受人力限制，難以實現大規模生產。

　　基于現有狀況中，粉煤灰為堆積的工業廢棄物，長期堆積造成工業污染嚴重，影響了人類生存環境。故申請人考慮到，如果能夠設計一種能夠大批量的快速地對粉煤灰進行處理的粉煤灰陶粒生產線，則不僅僅能夠起到提高陶粒制備生產效率，還能夠起到更快更好地治理粉煤灰環境污染的效果。

　　針對上述不足，粉煤灰陶粒設備廠家鄭州德森環境供一種能夠?qū)崿F(xiàn)陶粒的流水生產，自動化程度高的粉煤灰陶粒生產線，實現粉煤灰大批量流水線式造粒的粉煤灰陶粒生產線。

　　1、粉煤灰陶粒生產線技術方案 ：

　　一種粉煤灰陶粒生產線，其特征在于，包括混料部分和造粒部分 ；所述混料部分結構包括煤灰倉、煤灰螺旋送料機、煤灰稱量螺旋機、添加料稱量皮帶機、斗式提升機和加濕攪拌機，其中，所述煤灰倉靠支撐架支撐于地面，煤灰倉下端為直徑逐漸減小的錐體形且底部為煤灰倉出料口，煤灰倉出料口與所述煤灰螺旋送料機進料筒對接，煤灰倉出料口處還設置有用于控制出料量的蝶閥 ；煤灰螺旋送料機支撐于地面且出料筒所在一端向上傾斜設置，煤灰螺旋送料機出料筒向下與煤灰稱量螺旋機進料端口對接 ；煤灰稱量螺旋機的出料端口向下正對斗式提升機下端的提升進料斗設置 ；所述添加料稱量皮帶機的進料端設置有添加料進料斗，添加料稱量皮帶機的出料端與斗式提升機的提升進料斗連通 ；所述斗式提升機豎向安裝在低于地面的安裝槽內，斗式提升機下端為進料端且設置有所述提升進料斗，所述斗式提升機的上端高出地面且在上端出料處對接設置有向外下方傾斜的溜槽 ；溜槽下方對應設置在所述加濕攪拌機的進料斗上方 ；

　　所述造粒部分結構包括傾斜設置的混合料皮帶輸送機，所述混合料皮帶輸送機下端為進料端且對應設置在所述加濕攪拌機的出料口下方，混合料皮帶輸送機上端出料口處下方設置有分料裙機構，所述分料裙機構包括一個進料筒和兩個出料筒，進料筒豎直設置且上端位于混合料皮帶輸送機上端出料口處下方，進料筒下端連接兩個出料筒并形成到 Y字形的物料通道，兩個出料筒下端各自對應設置有一個盤式成球機。

　　本粉煤灰陶粒生產線是用于粉煤灰陶粒生產中用于造粒部分的生產設備，其中，由于配比材料中煤灰為主材，需求量很大，故設計了煤灰倉供煤灰預先存放入其內，添加料由于用料較少，故直接添加即可。本生產線使用時，煤灰從煤灰倉下端出料口進入到煤灰螺旋送料機，再由煤灰螺旋送料機送入煤灰稱量螺旋機進行稱量后進入斗式提升機的提升進料斗，同時添加料從添加料進料斗進入，經添加料稱量皮帶機進行稱量后進入斗式提升機的提升進料斗 ；然后經斗式提升機提升后經溜槽送入加濕攪拌機內。在加濕攪拌機內加濕并攪拌混合均勻。最后經混合料皮帶輸送機送到盤式成球機內進行造粒成球。造粒后再直接輸入燒結設備進行燒結即可。這樣就實現了造粒的流水線生產。

　　本粉煤灰陶粒生產線中，在混料部分結構中，采用對煤灰和添加料分別稱量控制進料的方式保證其配比關系。其中煤灰因用料較大，故采用煤灰稱量螺旋機進行稱量，添加料因用料較小，故采用稱量皮帶機進行稱量即可。稱量后采用斗式提升機提升到加濕攪拌機內單獨進行加濕和攪拌，保證混合效果。同時，混料部分結構中還考慮了各設備的安裝位置，使其整體結構更加緊湊和節省空間。在造粒部分結構中，考慮到盤式成球機具有一定高度，故采用了混合料皮帶輸送機進行提升輸送，然后采用分料裙機構將物料分到兩個盤式成球機內同時進行造粒成球 ；可以雙倍地提高造粒速率。

　　作為優化，所述分料裙機構中兩個出料筒頂部位置固定設置有一個接料盤。這樣優化后，物料從進料筒掉入后先進入接料盤，接料盤乘滿后再滑入到兩邊的出料筒，可以提高兩個出料筒物料分配的均勻性，同時避免了物料直接沖擊兩出料筒頂部夾角處造成磨損，提高了設備使用壽命。

　　綜上所述，本實用新型實現了粉煤灰大批量流水線式造粒的目的，具有自動化程度高，結構布局緊湊，生產效率高，節省空間等優點。同時，本設備極大地提高了對工業廢棄物粉煤灰的處理速率 ；故在解決工業污染，提高環境保護等方面存在巨大意義。

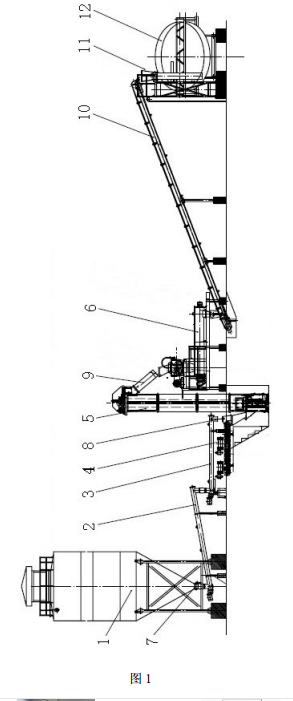

　　圖 1 是本實用新型的粉煤灰陶粒生產線結構示意圖。

    圖 2 為圖 1 中單獨分料裙機構和盤式成球機部分的側視圖。

　　2、粉煤灰陶粒生產線具體實施方式

　　下面結合附圖和具體實施方式對本實用新型作進一步的詳細說明。

　　具體實施時，如圖 1 和圖 2 所示，一種粉煤灰陶粒生產線，包括混料部分和造粒部分 ；所述混料部分結構包括煤灰倉 1、煤灰螺旋送料機 2、煤灰稱量螺旋機 3、添加料稱量皮帶機 4、斗式提升機 5 和加濕攪拌機 6，其中，所述煤灰倉 1 靠支撐架支撐于地面，煤灰倉 1 下端為直徑逐漸減小的錐體形且底部為煤灰倉出料口，煤灰倉出料口與所述煤灰螺旋送料機 2 進料筒對接，煤灰倉出料口處還設置有用于控制出料量的蝶閥 7 ；煤灰螺旋送料機2 支撐于地面且出料筒所在一端向上傾斜設置，煤灰螺旋送料機出料筒向下與煤灰稱量螺旋機 3 進料端口對接 ；煤灰稱量螺旋機 3 的出料端口向下正對斗式提升機 5 下端的提升進料斗 8 設置 ；所述添加料稱量皮帶機 4 的進料端設置有添加料進料斗，添加料稱量皮帶機 4的出料端與斗式提升機 5 的提升進料斗 8 連通 ；所述斗式提升機 5 豎向安裝在低于地面的安裝槽內，斗式提升機 5 下端為進料端且設置有所述提升進料斗 8，所述斗式提升機 5 的上端高出地面且在上端出料處對接設置有向外下方傾斜的溜槽 9 ；溜槽 9 下方對應設置在所述加濕攪拌機 6 的進料斗上方 ；

　　所述造粒部分結構包括傾斜設置的混合料皮帶輸送機 10，所述混合料皮帶輸送機10 下端為進料端且對應設置在所述加濕攪拌機 6 的出料口下方，混合料皮帶輸送機 10 上端出料口處下方設置有分料裙機構 11，所述分料裙機構 11 包括一個進料筒和兩個出料筒，進料筒豎直設置且上端位于混合料皮帶輸送機上端出料口處下方，進料筒下端連接兩個出料筒并形成到 Y 字形的物料通道，兩個出料筒下端各自對應設置有一個盤式成球機 12。其中，所述分料裙機構 11 中兩個出料筒頂部位置固定設置有一個接料盤。

　　具體實施時，所述煤灰螺旋送料機、煤灰稱量螺旋機、添加料稱量皮帶機、斗式提升機、加濕攪拌機和盤式成球機等設備單獨來看，均是成熟的現有設備，可以直接購買安裝。其中，所述煤灰稱量螺旋機是指具備物料稱量功能的同時采用螺旋方式推進物料的設備，其能夠?qū)^大流量的物料進行稱量，所述添加料稱量皮帶機是指具有稱量功能的同時采用皮帶進行物料輸送的設備，適用于較小流量的物料稱量。其具體結構不在此詳述。
